<h1 align="center">easyeda-agent</h1>

让 AI 直接操作嘉立创 EDA 专业版：读数据手册、画原理图、布局 PCB、整理丝印并完成检查。

<a href="https://github.com/zhoushoujianwork/easyeda-agent"><b>GitHub</b></a> · <a href="https://jlc-ext.com/item/zhoushoujian/easyeda-agent-connector"><b>立创插件市场</b></a> · <a href="docs/quick-start.md"><b>快速开始</b></a> · <a href="docs/cli-STATUS.md"><b>CLI Status</b></a> · <a href="README.en.md">English</a>

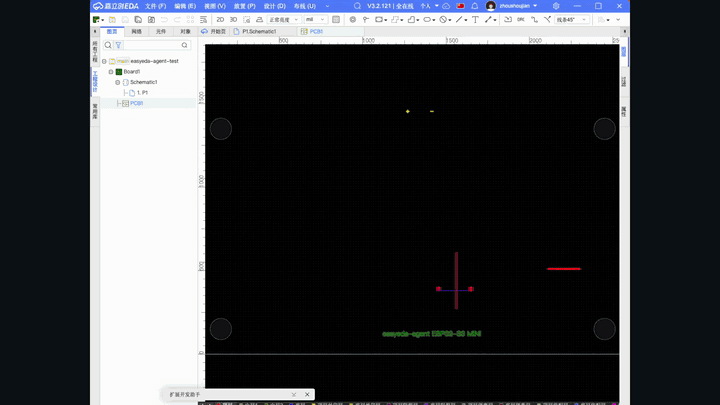

easyeda-agent 是 EasyEDA Pro（嘉立创 EDA 专业版）的 AI 自动化层。你可以直接描述想做的 电路或要修的问题，Agent 会读取真实工程数据，通过官方 eda.* API 完成操作，并在写入前后 检查器件身份、引脚网络、几何、DRC 和保存状态。

它能做什么

使用场景	能力
拿 PDF / 尺寸图建库	读取型号、引脚和封装证据，创建 Symbol、Footprint、Device 和可选 3D Model；校验来源、焊盘依据和 pin↔pad 映射。实战：AS07 私有库与框外丝印
从需求做到一块板	从自然语言需求完成选型、原理图、分区布局、PCB、板框、叠层、布线、铺铜、丝印、DRC 和制造检查
原理图器件标准化	用 LCSC C 号或准确型号替换非标准器件，保留位号、位置和 PCB 同步身份；报告引脚差异并指导重新接线
原理图整理与修复	读取完整连接图，检查悬空、短路、跨页网名、NC、位号和模块归属，重新排版并回读验证
PCB 布局与布线	模块感知自动布局、板框贴合、规则感知短线布线、过孔、铺铜、4 层电源平面、天线 keepout
丝印调整	自动避开焊盘、器件体、禁区、板框和其他标签；添加板注、接口名、LED 极性及 SVG Logo
复用成熟电路	从内置电路块库复用 CH340、ESP32 自动下载、按键、USB Hub、降压等拓扑，放件、连线并对账
检查与交付	原理图连接与几何检查、PCB DRC/DFM、BOM、网表、制造文件、截图、审计日志和显式保存

当前可用范围与检查进度见 CLI Status，完整能力见 功能清单，命令索引见 原理图 CLI 和 PCB CLI。

直接这样告诉 Agent

安装完成后，不需要先学习 CLI。把需求和必要的文件交给支持 Skill 的 Agent，并明确使用 easyeda-agent。

用 PDF 创建器件库

请使用 easyeda-agent，根据附件 ABC123.pdf 为完整型号 ABC123-QFN 建库。
先检查 EasyEDA 和 LCSC 库是否已有完全匹配的器件；没有再通读整份数据手册，核对订购
后缀、引脚表、封装尺寸图和推荐焊盘。自动创建 Symbol、Footprint 和 Device，保留证据页码，
先运行离线规格校验，再写入个人库。完成后回读 pin↔pad 映射并放置一个实例检查 Pin-1。
只有手册确实存在多个无法消歧的封装或缺少关键尺寸时再问我。

这个流程使用 easyeda lib device validate --spec … 在打开或修改 EasyEDA 前检查数据手册 证据、几何和引脚映射，再由 lib device build 创建完整资产。规格契约见 数据手册驱动的自动建库。

做一块 ESP32 最小系统板

请使用 easyeda-agent，在项目 ceshi 中完成一块 ESP32-S3-WROOM-1 最小系统板：
5V 端子输入，降压到 3V3，CH340 USB 下载，BOOT/RESET 按键，一颗 GPIO 控制的 LED，
四角 M3 固定孔。做 4 层板，GND 内电层，模组天线区域所有层 keepout。
请自行选型并核对数据手册，从原理图、布局、布线、铺铜、丝印一直做到 DRC 和保存完成。

完整实战与真实截图见 一份需求文档 → ESP32-S3 四层板。

调整当前 PCB 的丝印

请使用 easyeda-agent 检查当前 PCB 的全部位号和自由丝印。把压焊盘、超板框、重叠、
朝向不一致和底层未镜像的问题整理好；保留 LED 正负极、接口名称和必要板注。
完成后运行 pcb check 和官方 DRC，导出一张复核图并保存。

标准化原理图器件

请使用 easyeda-agent 扫描当前原理图，把无准确料号、非标准符号或封装不一致的器件列出来。
优先匹配标准器件库和准确 LCSC C 号，核对型号、封装及引脚后再替换。
替换时保留位号、位置和 uniqueId；如果 pinDiff 非空，修复接线并重新运行 sch check、
bridge-check 和官方 DRC。最后输出替换清单和仍无法确定的器件。

检查并修复已有工程

请使用 easyeda-agent 全面检查当前原理图和 PCB。先读取真实器件、引脚、网络、板框、叠层和
DRC 规则，再修复可以确定的问题。不要凭截图猜连接；所有修改完成后回读对账、运行连接/几何/DRC 检查、
保存，并把仍需人工决策的问题单独列出。

效果展示

从模块尺寸图到个人私有库

需求： 按用户提供的 AS07-M1101D-SMA 尺寸与引脚图创建个人库，原理图保持双排引脚的 左右顺序；封装标注引脚名和型号，丝印全部放在模块覆盖区域外，安装后仍可查看，并收紧、对齐。

结果： 已创建并保存 Symbol、Footprint 和 Device，核对 8 个引脚与 8 个通孔焊盘映射； 修正符号边框闭合和引脚方向。封装左侧用两列脚号＋名称，列间距约 0.5 mm，靠框一列距框 约 0.6 mm；型号居中放在框外上方，实际文字包围盒回读无重叠。 最终按用户要求使用普通引脚线和未定义类型，1 脚使用独立圆形标记；保留用户清理 NC 后的状态。

这次输入是用户尺寸图，不是完整原厂 PDF；焊盘与部分偏移采用明确假设计算。 尚未验证实物装配、放置实例和 PCB DRC，不作为生产就绪证明。 查看原始需求图、封装预览、规格与回读结果。

嘉立创 PCB 初级考试第十八期：AT32F415 Layout

当前参数化 Layout 基线包含 69 个器件、15 个功能区和 90 × 50 mm 圆角板框，用于验证 “样例关系 → 算法候选 → AI 选择 → typed 写入 → 回读”的布局方法。该图展示布局阶段结果， 不代表整板布线或生产检查已经完成。

标准考试来源：嘉立创 PCB 初级考试题第十八期。执行步骤、参数和验证边界见 260919 AT32F415 考试执行指导。

…
