dsh-task-graph · DSH 单任务执行流程图谱

中文 | English

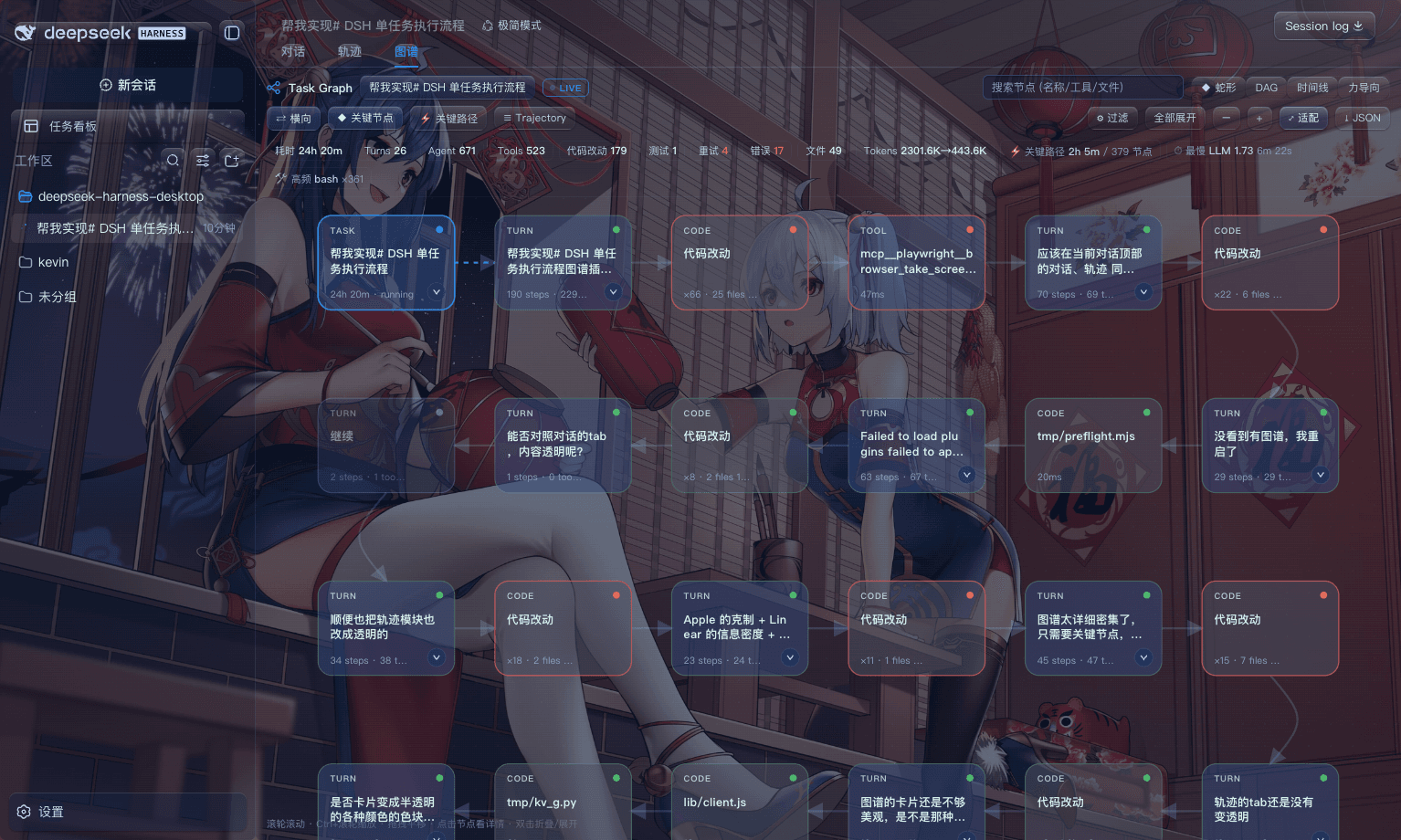

给 DeepSeek Harness (DSH) 的单个任务画一张可交互的执行流程图谱：从 任务开始 → Agent / Skill / Tool → 子任务 → 代码改动 → 测试 → 成功 / 失败 / 重试 一眼看清，支持实时执行状态与历史回溯。

• Task First：第一层概念是 Task（一次会话），不是 Session / Message / Event 流水。
• Graph First：进入任务先看到执行图谱，而不是一长串日志。
• Detail on Demand：画布只放关键节点；每一步具体做了什么（每个 LLM 步骤、每次工具调用、输入输出、错误、重试）都收进右侧详情面板。
• Trajectory 是底层数据：图谱由 session.jsonl（zstd）解析而来，节点保留 Event ID，可与原始 Trajectory 双向跳转。

---

设计语言

一次克制的信息可视化，融合四种气质：

取向	落到产品上
Apple 的克制	发丝线边框、低饱和配色、柔光无重阴影、状态用「染色 + 圆点」而非色块
Linear 的信息密度	紧凑工具栏、等宽数字、高密度详情日志、单屏放下更多
Vercel 的视觉精度	全局 tabular-nums、大写微标签、像素级对齐、仅浮层带分层阴影
AI Agent 的实时执行感	运行节点脉冲 + 秒级计时、活动边虚线流动、LIVE 徽标呼吸

视觉上采用玻璃拟态：图谱 / 详情 / 轨迹与「对话」「轨迹」两个原生 Tab 一样透出皮肤壁纸；每张卡片按节点类型染上专属半透明色调（任务蓝 · 轮次靛 · Agent 青 · 工具石灰 · Skill 紫 · 子代理琥珀 · 计划绿 · 代码橙 · 测试天蓝）。

---

功能总览

关键节点视图（默认画布）

画布只呈现语义上重要的节点，避免被几百个步骤淹没：

• Turn 节点：带摘要行（N steps · N tools · N tok · ↻重试 · ✗失败）
• 代码改动批量节点：同一轮多处 edit 聚合为 ×N · M files 一张卡
• 保留的关键事件：Plan / Skill / SubAgent / 测试 / 失败或重试过的工具 / LLM 重试
• 普通步骤与读取类工具不上图——它们都在详情里

点击任意关键节点，右侧详情面板展示具体做了什么：

• 点 Turn → 「执行明细 · N steps」：每个 LLM 步骤（模型 / 耗时 / Token / 重试）+ 其下全部工具调用
• 点 代码改动 → 「包含 N 处改动」：文件级列表，点任意一行继续下钻到该编辑的输入 / 输出
• 任意工具行可点击，继续深入该节点详情

布局与交互

• 蛇形（默认）：一行最多 6 个关键节点，左→右一行、连线向下折返、右→左再折返（牛耕式）；按"任务→轮次→关键事件"的执行顺序排布，像读文档一样顺着看完整条执行链
• DAG：分层有向图（横向排布），适合看层级依赖
• 时间线：按真实执行时刻铺开，直观看到并行与耗时
• 力导向：自由探索复杂关系
• 滚轮纵向滚动浏览长图，Ctrl/⌘ + 滚轮在光标处缩放（限幅 0.3×–2.2×，不会缩成看不清的小图）；拖拽平移、⤢ 适配宽度、⇕ 一键折叠到轮次概览/全部展开、类型过滤、搜索、聚焦节点、邻域高亮

实时执行状态

会话运行时通过 SSE 增量刷新：

• RUNNING 节点脉冲高亮 + 秒级计时（18.2s · running 实时跳动）
• 连接运行节点的边呈虚线流动，表达数据正在流动
• 顶部 LIVE 徽标；节点状态机 PENDING / RUNNING / SUCCESS / FAILED / SKIPPED / CANCELLED / RETRYING

图谱 ↔ Trajectory 双向联动

• 点节点 → 轨迹抽屉高亮并滚动到对应事件
• 点事件行 → 反选并聚焦图谱节点
• 节点保留 event_ids / session_id / task_id / 时间戳，随时回答「这个节点对应哪条 Event」
• 「轨迹」Tab 与「对话」「图谱」一致，同为玻璃透明

分析与定位

• 关键路径：自动计算耗时主导链并高亮（关键视图下投影到轮次级）
• 错误定位：失败节点标红，聚合错误消息 / 输入输出 / 重试历史 / 恢复动作
• 重试聚合：相同调用失败后重试不复制节点，聚合为一个节点的多个 attempt + 重试弧
• 任务摘要：耗时、轮次 / Agent / 工具 / Skill / 子代理 / 代码改动 / 测试 / 重试 / 错误计数、Token、最慢步骤、高频工具
• 并行执行：同一步骤内并行工具渲染为 fork → join
• 子任务下钻：SubAgent 节点关联子会话，一键打开子任务图谱

---

快速开始

独立 Demo（无需安装 DSH）

npm run demo            # 使用内置脚本化数据（含一个"正在运行"的任务，可看实时效果）
npm run demo -- --real  # 读取你本机真实 $DSH_HOME 会话
npm run demo -- --port 8123

打开打印出的地址即可；图谱会悬浮在页面上，自动加载任务。

作为 DSH 插件安装（一行命令）

dsh plugin --profile web add github:KevinZhangNothing/dsh-task-graph

dsh plugin 会调用 pnpm 安装，并自动把声明了 dsh.bundle 的包注册进 dsh.profile.bundles（已实测）。重启引擎（或重新加载 Web UI）后，原生「对话 / 轨迹」标签旁会出现第三个「图谱」Tab。

发布到 npm 后即可直接 dsh plugin --profile web add dsh-task-graph； 也可以在插件市场（dshmarket）里搜索安装。

点击「图谱」后只在内容区展示任务执行图谱——标签栏、侧边栏与其它功能入口保持可见。点回「对话 / 轨迹」或按 Esc 即恢复原视图。

本地开发安装

cd "$DSH_HOME/profiles/web"
dsh plugin --profile web add link:/path/to/dsh-task-graph
# 或手工：pnpm add "dsh-task-graph@link:/path/to/dsh-task-graph"

服务端需要 Node ≥ 22.15（用内置 zlib.zstdDecompressSync 解码 .zstd 会话，零原生依赖）。

---
